智能手操器
簡介
PA6000-24M智能手操器是智能型、高精度的測控儀表。適用于測量溫度、壓力、液位、轉速、頻率等信號的模擬量輸入測量，同時可通過現場或遠程給定、控制、調節各設備運行狀態，具備報警監測、數據采集、反饋控制的智能型儀表。采用高速微處理器和快速高精度模數變換器研制,采用大屏幕彩屏液晶模塊顯示測量結果和參數,具有測量、顯示、參數設置、掉電保護、通訊、數據存儲、變送輸出、等功能,針對供測控系統進行設計,使用直接交流采樣及真有效值測量原理,模擬信號經交流采樣、數字濾波、微機處理后送液晶模塊顯示，并可選配485通訊接口和變送輸出與計算機通信,實現自動控制及無人值守。具有高精度、高可靠性等特點。廣泛應用于電力、水利、環保、冶金、化工、石化、鐵路、建材、煙草、民航、市政、智能建筑等行業的供配電場所。
產品特點
● 使用直接交流采樣及真有效值測量原理
儀表對輸入的4-20mA信號進行直接交流采樣，由DSP進行真有效值數據處理。
● 任意設定輸入、輸出信號對應值
可根據實際使用信號設置模擬量對應值及單位，顯示簡單直觀，易讀被測參數值。
● 給定輸出方式可調
可把支持本地給定控制，也支持PLC/DCS等控制器遠程給定輸出控制。
● 高精度測量所測量
精度0.2％FS±1，能準確測量輸入的模擬信號。
● 超強電磁兼容設計
采用全電磁兼容設計，使儀表具有極強的抗干擾能力，能在各種復雜的電磁干擾環境中正常工作。
● 人性化的界面操作
采用大屏幕彩屏液晶模塊顯示，以中文界面與用戶進行交流，通過面板按鍵輸入設置各個參數。采用全中文菜單方式操作，簡便直觀、易學易用。
● 大屏幕圖形點陣液晶顯示
采用320×240彩屏液晶顯示測量結果及參數，清晰直觀。
● 智能校表功能
儀表提供的智能化自動校驗方式，使精度校驗更為簡單。易行。
● 報警功能
具備上限報警、下限報警、報警輸出功能。

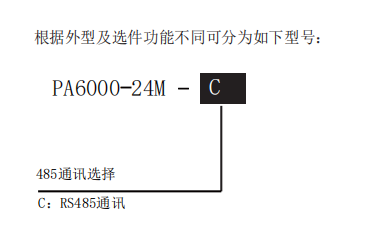

●RS485通信功能（選件，適用于-C的型號）
帶485通信功能的型號具有modbusRTU通信功能，滿足國際標準的modbusRTU通信規約。
技術指標
技術標準
PA6000-24M智能手操器引用以下標準:
（1）Q/IP01-2009 6000系列數字電力儀表
（2）GB/T 13978-2008 數字多用表通用技術
（3）GB/T 7676.8-2017 直接作用模擬指示電測量儀表及其附件
（4）GB/T 17626.4-2018 電磁兼容試驗和測量技術
（5）GB/T 15464-1995儀表包裝通用技術條件
主要技術指標
（1）基本誤差：0.2％FS±1；；
（2）輸入信號：標準電流 4～20mA
（3）變送輸出：4～20mA（負載電阻≤500Ω）、1～5V（負載電阻≥200KΩ）(需定制)；
（4）顯示輸出: 采用320×240全彩屏液晶顯示測量和各類參數值。
（5）通訊接口: 標準485接口，modbus-RTU通信規約
（6）報警輸出：上限報警、下限報警、報警通過2路繼電器無源觸點輸出。輸出觸點負載：AC250V/5A或DC30V/5A（阻性負載）。繼電器壽命：10萬次。
（7）供電電源：AC 90～260V (50/60 Hz)/DC 90～260V功耗≤3W。
電磁兼容
GB/17626.4-2008等同于IEC61000-4-4:2004靜電放電抗擾度:Ⅳ級（GB/T17626.2-2008）；電快速瞬變脈沖群抗擾度： Ⅳ級（GB/T17626.4-2008）；浪涌（沖擊）抗擾度：Ⅳ級（GB/T17626.5-2008）；
使用環境
工作溫度: -10℃ ～ +55℃；儲存溫度: -20℃ ～ +70℃；相對濕度: 5 ～ 95%,無冷凝。
安裝及接線
外形尺寸

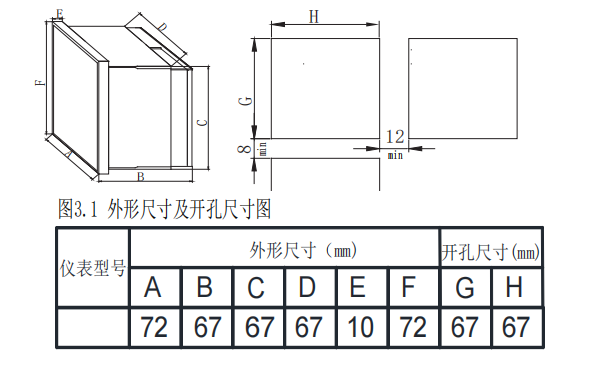

PA6000-24M智能手操器的外形尺寸及開孔尺寸圖見3.1
