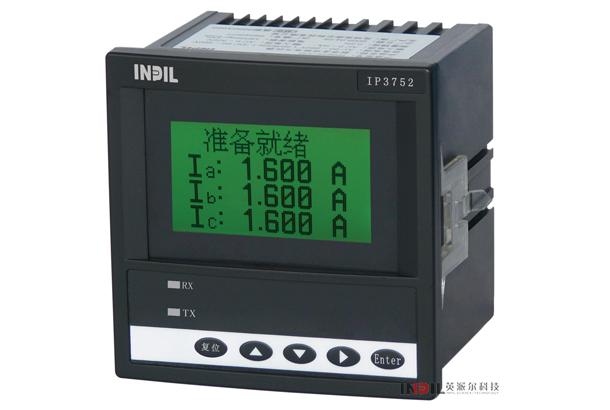

IP3750電機保護器
IP3752數字電機保護器
1.產品簡介
IP3752數字電機保護器(以下簡稱保護器)主要用于保護交流電壓380V，頻率50Hz，電流1000A以下的各種交流電機。具有過載、堵轉、輕載、不平衡/缺相、過壓/欠壓、短路、接地等故障保護功能，并有最大允許分?jǐn)嚯娏鞅Ｗo(hù)以及全參數測量(包括三相電壓/電流、接地電流、有功/無功功率、功率因數、頻率、有功和無功正/負電能和不平衡率等參數)、操作控制、遠程通訊等功能。其采用互感器與主體分離的電流輸入方式，需配合專用或通用CT模塊一起使用。
該保護器采用測量、保護、控制一體式設計,實時顯示測量參數、故障狀態，可進行參數整定、事件記錄查詢和復位操作等現場操作，并可通過RS485通訊網絡或變送輸出與控制中心連接，從而為工業生產過程控制提供了科學有效的現場級保護、測控單元。廣泛適用于化工、石化、建材、冶金、市場、環保等行業。
2.產品特點
計測功能
保護器可測量電機的三相電壓/電流、有功/無功功率、功率因數、頻率、有功正/負電能、無功正/負電能，同時可測量電機的接地電流、電流不平衡率、累計運行天數(0～9999天)和單次運行天數(0～9999天)。
保護功能
保護器提供過載、短路、接地、堵轉、輕載、不平衡、缺相、欠壓、過壓以及最大允許分?jǐn)嚯娏鞅Ｗo(hù)等多種保護功能。
故障預警功能
在電機故障發生時,在動作時間內保護器閃爍顯示故障類型，同時顯示故障值，并對動作時間進行倒計時；計時結束后進行相應的故障停機。
定時限和反時限功能
電流過載保護可選擇為定時限或反時限保護功能。定時限保護動作時間由用戶設定；反時限保護動作時間是根據過載倍數和曲線斜率計算而來，具體動作時間參閱表一、表二或反時限保護特性曲線圖。
電流上限報警功能（當Jb功能設置為報警時）
當電機在運行狀態下電流超過電流上限報警設定值時，保護器將進行報警輸出倒計時，倒計時結束后保護器進行電流上限報警輸出。
控制功能

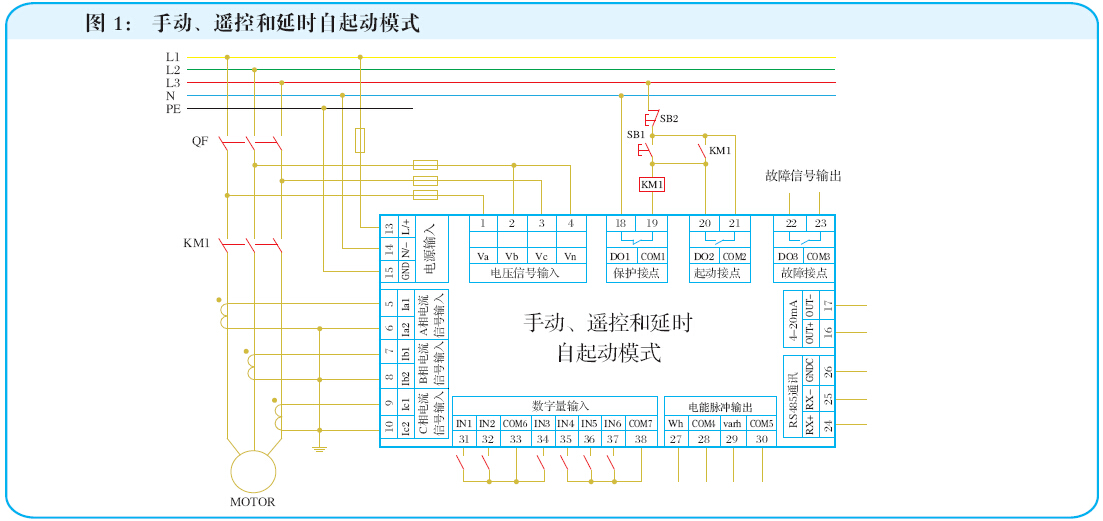

具有三組繼電器輸出，能滿足電機直接起動、來電延時自起動、遠方遙控起停、保護停機等,任意設定來電延時自起動時間（0～99.9秒），可實現電機分批起動。
通信功能(選件，僅適用于-C的型號)
具有RS485接口，MODBUS-RTU通信規約，與RTU、PLC及多種微機工控組態軟件(iFIX、WinCC、Intouch、組態王、MCGS)實現網絡通訊，構成分布式電機綜合保護監控系統。具有Profinet通信接口協議，具有成熟可靠的通信控制功能，能滿足現場遠程通信控制的需求。
變送輸出功能(選件，僅適用于-A1的型號)
可選擇設置A、B、C三相電流中的某相或接地電流變送輸出DC4～20mA(出廠默認A相電流0～1A對應DC4～20mA)。

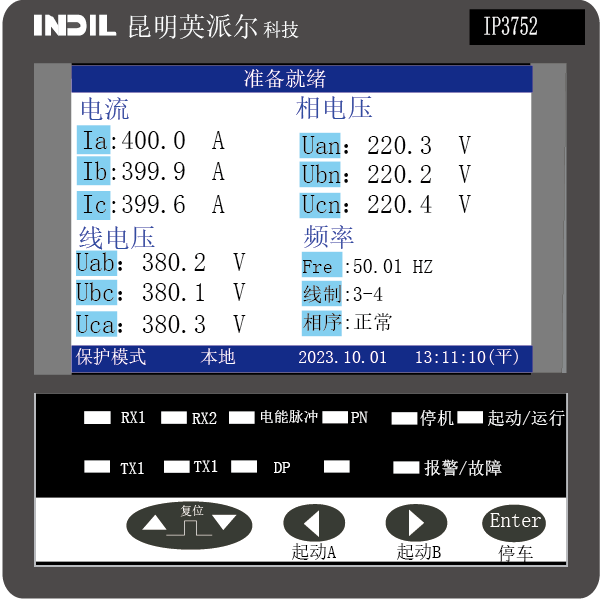

大屏幕圖形點陣液晶顯示
采用128×64圖形點陣液晶顯示測量結果及參數，清晰直觀。
事件記錄功能
當電機出現故障或電流上限報警時，保護器將自動記錄故障類型和故障值。保護器可記錄最近10條故障或電流上限報警事件，最新出現的故障或電流上限報警事件存放在第1條，按順序向后遞推，再次出現故障或電流上限報警時刷新紀錄。
超強電磁兼容設計
采用全電磁兼容設計，使保護器具有極強的抗干擾能力，能在各種復雜的電磁干擾環境中可靠工作。
